Оптическое волокно (ВОЛС), как среда для передачи больших объемов информации находит все более широкое применение в мире и в нашей стране в частности. Оптический кабель имеет массу преимуществ перед медным. Однако его применение несет и ряд непростых проблем. Главная из которых - прокладка ВОЛС.
Успешная реализация любого проекта, связанного с прокладкой оптоволоконного кабеля, зависит от выполнения правил прокладки ВОЛС. Сложность в том, что к прокладке ВОЛС нужно подходить с особой аккуратностью. Нельзя забывать, что какой бы бронированный не был оптический кабель, всё равно внутри него находится стекло, со всеми его недостатками. Его нельзя сильно растягивать, изгибать и раздавливать. Все эти параметры указываются в паспорте на кабель, в соответствующих нормативных документах и правилах прокладки ВОЛС.
В целом процесс прокладки ВОЛС состоит из подготовительного и основного этапов.
В рамках первого из них производится выбор способа монтажа кабеля: непосредственно в грунт, канализацию, подвеска на нижней траверсе ЛЭП или прокладка в грозотроссе, монтаж под водой или укладка в асфальтное покрытие и др. Опираясь на принятое решение, выбирается необходимый тип кабеля.
Перед началом прокладки ВОЛС, оптический кабель должен обязательно пройти первичный контроль. Далее необходимо подготовить трассу для монтажа кабеля. Эта процедура включает установку необходимых устройств, защищающих кабель при протяжке от чрезмерных изгибов и повреждения изоляции. Это могут быть различные ролики, кабельные изгибы, направляющие и др.
В некоторых случаях, например при прокладке кабеля в кабельной канализации, необходимо заготовить канал. В зависимо от того, как будет производится протяжка, используется либо УЗК, либо УЗК и кабельная лебедка.
Затем можно переходить к основной фазе прокладки ВОЛС. Прокладывать кабель необходимо плавно, не превышая указанное в паспорте на кабель тяговое, раздавливающее и другие ограничения. В случае подвески – не допускайте падения кабеля с опоры, а, если такое случилось, лучше сразу отрежьте упавший кусок, чтобы не пришлось из-за одного сломанного волокна потом переделывать всю муфту.
Выбор в пользу прокладки ВОЛС по опорам целесообразен, когда прокладывать кабель в канализации или траншейным методом невозможно или затруднительно. При строительстве магистральных и внутризоновых оптоволоконных сетей распространено применение соответствующего кабеля в грозозащитном тросе. В свою очередь, на местных и внутризоновых и линиях применяется также подвеска самонесущего кабеля с креплением на нижнем траверсе. Встречаются также случаи навивки тонкого оптоволоконного кабеля на нулевой или фазный провод ЛЭП.
Прокладка ВОЛС в грунте дороже воздушной прокладки кабеля, но такая линия связи значительно надежнее. Чаще всего применяется два основных способа прокладки оптоволоконного кабеля в грунт. Первый: укладка кабеля непосредственно в грунт траншейным способом; чаще это кабель с защитной броней из стальной проволоки или с ленточным покрытием. Второй: бестраншейный метод с применением кабелеукладчиков. Существует также масса других, более дорогих и поэтому менее популярных способов. Например, монтаж в мини траншею в асфальтном покрытии или монтаж при помощи горизонтально направленного бурения.
В больших населенных пунктах чаще всего выполняется прокладка ВОЛС в каналах кабельной канализации. Это более трудоемкий способ организации ВОЛС, но и надежность такой линии связи значительно выше. Прокладка ВОЛС в этом случае происходит в асбесто-цементной, бетонной или пластиковой кабельной канализации. Наиболее распространены у нас трубы для прокладки ВОЛС из бетона или асбестоцемента. Они получили такое распространение благодаря своей неподверженности коррозии и гниению, а также низкой теплопроводности и большой прочности. Однако в последнее время все чаще для прокладки ВОЛС используются более легкие и практичные пластиковые аналоги.
При строительстве междугородних ВОЛС получила распространение прокладка оптического кабеля в специальных защитных полиэтиленовых трубах (ЗПТ) с последующим вдуванием в них оптического кабеля. Внутри такие трубы имеют слой твердой смазки с низким коэффициентом трения. За счет этого в смонтированных участках труб возможна прокладка оптоволоконных кабелей большой длины - от двух до шести километров.
При прокладке ВОЛС внутри зданий возможно использование оптоволоконного кабеля с более гибкой и легкой конструкцией, сравнительно небольшая длина трасс также существенно упрощает монтаж. Способы прокладки кабеля внутри здания, как правило, зависят от назначения помещения. Это может быть скрытая прокладка ВОЛС за фальш-полами и фальш-потолками или открытая прокладка кабеля, обычно применяемая на чердаках, в технических помещениях и в подвалах.
В некоторых случаях, например при прокладке кабеля в кабельной канализации, необходимо заготовить канал. В зависимо от того, как будет производится протяжка, используется либо УЗК, либо УЗК и кабельная лебедка.
Прокладка ВОЛС через водные преграды – наиболее затратный способ организации оптоволоконной линии связи. Прокладка кабеля может вестись по мосту через реку с использованием воздушных опор или по дну водоема. В таких случаях на берегу оптоволоконный кабель соединяется с линией, проложенной в грунт. Преодоление водных препятствий возможно и способом горизонтально-направленного бурения или подвеса, если есть такая возможность. Развитие технологий укладки оптоволоконных кабелей позволяет организовать ВОЛС и на дне моря/океана. С помощью специально оборудованных судов оптоволоконный кабель укладывается от одного берега до другого за один проход.
01. Подготовка волокон.
Перед сваркой нужно очистить и обезжирить концы волокон. Для этого используют специальные чистящие салфетки и спиртосодержащие жидкости, обычно изопропиловый спирт.
02. Выравнивание волокон.
Сварочный аппарат автоматически производит выравнивание концов волокон, чтобы они совпадали по оси и были на нужном расстоянии друг от друга.
03. Сварка волокон.
В процессе сварки волокна нагреваются до очень высокой температуры (обычно около 2000 градусов по Цельсию), после этого волокна доводятся друг к другу, чтобы спаяться.
04. Охлаждение и защита сварки.
После сварки аппарат оценивает качество сварки и сохраняет информацию о ней в памяти. Затем на место сварки надевается защитная трубка (КДЗС — комплект деталей для защиты места сварки), которая защищает сваренное волокно от влаги, пыли и механических повреждений. После чего происходит усадка гильзы.

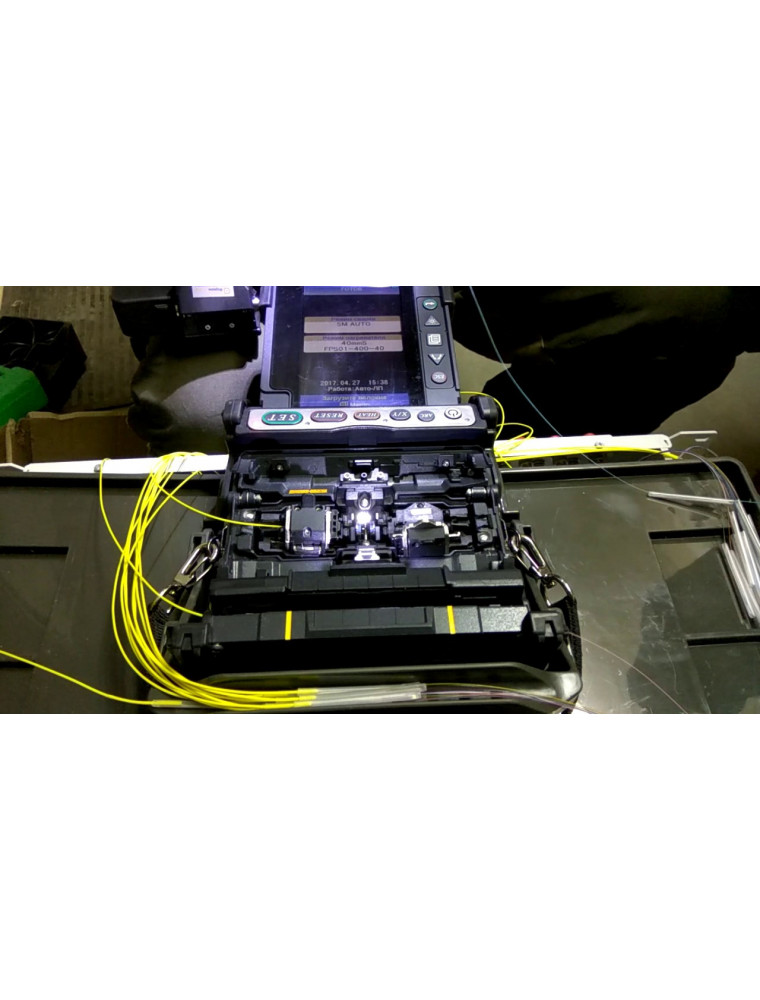

Для сварки применяются сварочные аппараты, работающие в автоматическом режиме, контролируемом электроникой.
